TS G9 绝缘组

状态：

数量：



询价加入询价篮

产品描述

特点和应用：

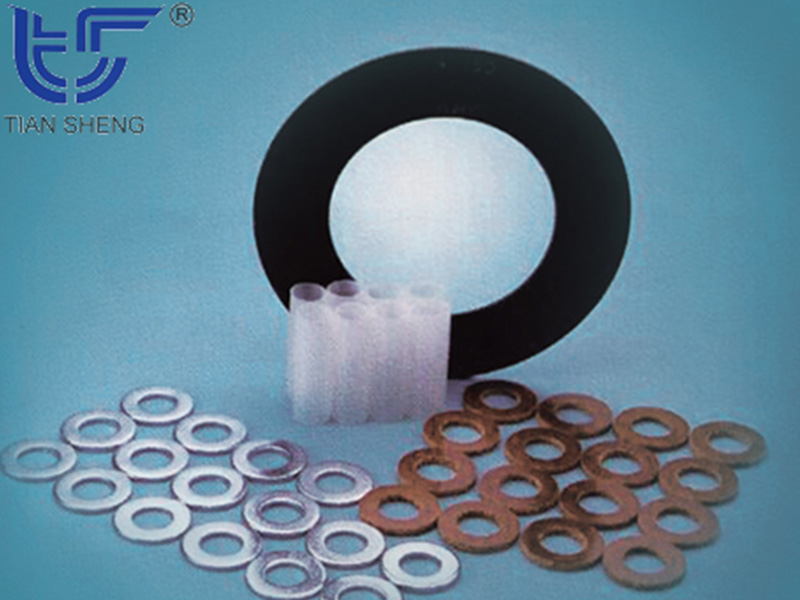

绝缘组是由绝缘垫片、螺栓绝缘套管、绝缘垫圈和钢垫圈等组成。绝缘组是用于对两个毗连的管线法兰进行电绝缘，以抑制电化学腐蚀。适用于近海、海水环境、炼油、石化厂、炼油厂等管线的绝缘保护。

型式、型号和应用：

型式	型号	应用
		绝缘组的绝缘垫片
		是没有螺栓孔的，

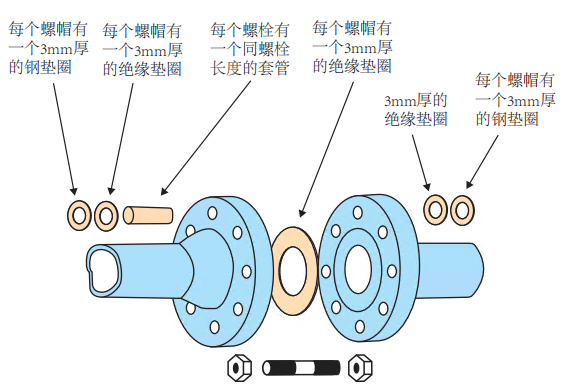

F型	TSG9100–RF	安装在螺栓孔中心
		圆内的法兰密封面
		上。

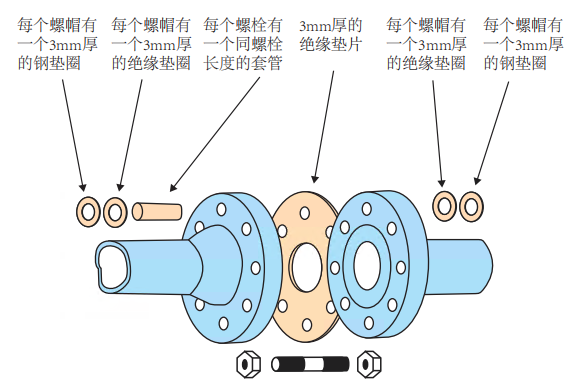

E型	TSG9200–FF	绝缘组的绝缘垫片的外径与法兰环外径一致，垫片上开的螺栓孔与螺栓准确就位后，可防止法兰绝缘的不足。

材料：

（1）绝缘垫片

名称

等级

吸水性

%

抗拉强度psi

压缩强度psi

弯曲强度psi

介电强度VPM

连续操作温度℃限制

电木（布质） Linen/Cloth Reinforced Phenolic

CE

3.5

12000

34000

17500

400

125

电木（纸质） Phenolic & Paper Laminate

XP

1.5

18000

45000

29000

600

130

橡胶涂覆电木Neoprene/NBR Faced Phenolic&PaperLaminate

XPN

1.5

18000

45000

29000

600

130

玻纤强化环氧树脂

Class Fiber Reinforced Epoxy

FR4/ G10

0.01

40000

66000

65000

800

140

玻纤强化环氧树脂

Class Fiber Reinforced Epoxy

FR5/ G11

0.20

43000

63000

80000

900

180

玻纤强化硅橡胶

Class Fiber Reinforced Silicone

G7

0.19

22000

40000

18500

350

220

玻纤强化酚醛树脂

Class Fiber Reinforced Phenolic Resin

G3

2.0

42000

76000

55000

375

325

（2）绝缘套管及垫圈材料

名称

等级

吸水性 %

介电强度 VPM

连续操作温度℃限制

聚乙烯Polyethylene

-

0.01

450

41

电木

Phenolic & Paper Laminate

LE

1.1

400-500

107

玻纤强化环氧树脂

Class Fiber Reinforced Epoxy

FR4/G10

0.01

800

140

聚酯薄膜Polyester Film

Mylar ®

0.8

4000

149

芳纶纤维Aramid Fiber

Nomex ®

-

400

232
