特点：

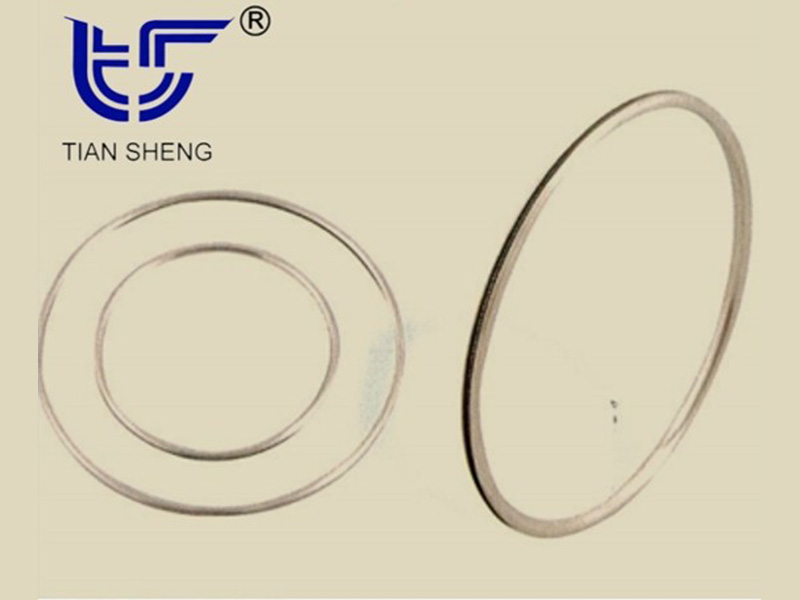

TS G90 弹簧增强式金属C型环由外露的金属包覆层和包裹其内的圆柱形螺旋弹簧组成。金属包覆层可以是单层的金属或两层金属(外套和内衬)组成。单层或内衬材料可以采用铜、铝、镍、银、低碳钢、不锈钢、因科镍、钽、锆和钛等，外套可以是软金属，如铝、银、镍、金、铟等。根据不同的应用，弹簧材料为不锈钢（如304）或因科镍弹簧丝（如Inconel X750 或合金718）。
优点：
◆ 包覆层产生的塑性变形，能填补法兰微小的凹凸不平和缺陷；
◆ 很好的压缩回弹性能和核工业密封性能；
◆ 耐化学腐蚀性能和抗核辐照性能；
◆ 可以补偿因温度和压力波动引起密封环应力松弛的能力；
◆ 可以达到很低的泄漏率水平：＜10-9Pa•m3/s(氦气，△P=1bar)。
应用：
TS G90 金属C形密封环用在传统弹性体和其他非金属密封件不能达到的密封要求和高密封可靠性场合，如高真空、高温、高压、高速、振动或循环载荷工况，成为真空、超真空、宇航、核工业、军工、阀门等工业领域的重要密封件。
主要型式和型号：
型式 | 型号 | |
弹簧增强，开口向外，包覆层材料为银箔。 | TS | G9000S |
弹簧增强，开口向内，包覆层材料为银箔。 | TS | G9001S |
不带弹簧，单层C形环。 | TS | 9000 |
材料：
包覆层 | 弹簧 |
因科镍合金600 | 因科镍合金718 |
因科镍合金X750 | 因科镍合金X750 |
0Cr18Ni10Ti（321） | 1Cr18Ni9(302) |

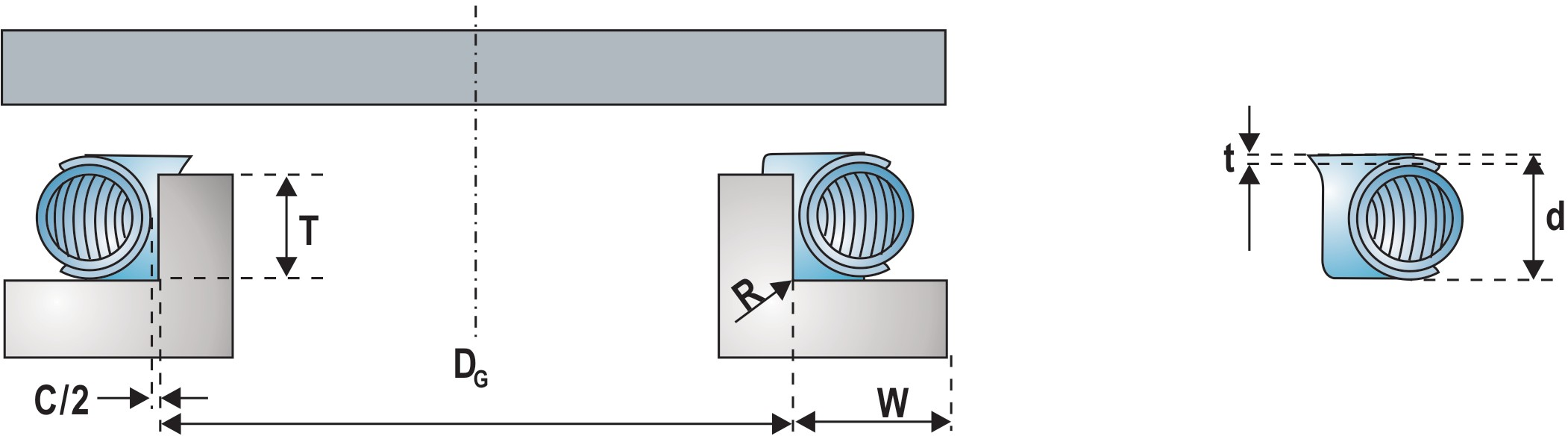

主要规格和特性值：
| ||||
C型环横截面外径 d，mm | 包覆层壁厚 t,mm |
压缩量(min/max)，mm |
线接触压力N/mm | 回弹量 mm |
1.57 |
0.15 |
0.30～0.25 |
200 |
0.1 |
2 |
0.25 |
0.40～0.32 |
180 |
0.1 |
2.39 |
0.25 |
0.48～0.38 |
160 |
0.15 |
2.79 |
0.25 |
0.56～0.45 |
200 |
0.18 |
3.18 |
0.38 |
0.64～0.51 |
160 |
0.2 |
3.96 |
0.41 |
0.78～0.66 |
210 |
0.25 |
4.78 |
0.51 |
0.94～0.79 |
250 |
0.28 |
5.6 |
0.51 |
1.12～0.90 |
200 |
0.3 |
6.35 |
0.64 |
1.27～1.07 |
340 |
0.36 |
7.9 |
0.64 |
1.58～1.32 |
300 |
0.4 |
9.53 |
0.97 |
1.91～1.50 |
430 |
0.43 |
12.7 |
1.27 |
2.54～2.03 |
500 |
0.56 |
12.9 |
0.76-0.84 | 1.09～1.40 |
760 |
0.5 |
