TS G1金属缠绕垫片

特点：

金属缠绕垫片是由一定宽度和截面形状（通常为V形或W形）的金属带与柔软的填充材料相间连续缠绕而成，并带有金属内环和（或）外环。金属缠绕垫片采用多种金属材料和填料进行组合，适应不同的应用场合。

优点：

TS G1金属缠绕垫片与普通金属缠绕垫片相比，具有以下优点：

1．良好的压缩性和回弹性；

2．在压力和温度波动、冲击和振动的工况下，保持低应力松弛性；

3．优异的耐腐蚀性；

4．低泄漏率。

应用：

TS G1金属缠绕垫片有很好的普适性，适用介质包括：蒸汽、氢气、天然气、裂解气、油、酸、碱、盐溶液等，广泛应用于核电、石油、化工、造纸、电力等工业。

型式：

TS G1金属缠绕垫片除圆形外，还可以根据用户要求提供椭圆形、矩形、长圆形等形状。金属缠绕垫片分为基本型、带内环型、带外环型和带内外环型，以适应不同的法兰密封面型式，如下表所示。

TS G1金属缠绕垫片型式

TS G11型内外环型

在外环的基础上增加内环，成为压缩垫片的内止点，同时阻挡高温和腐蚀介质对法兰密封面的侵蚀。适用于平面和突面法兰，特别适用高温、高压工况。

TS G12型内环型

在基本型基础上增加金属内环用于阻挡压力，同时填充法兰内孔和垫片内边的空隙，以防止固体积聚，减小流体冲击，并使法兰面的侵蚀降低到最小。适用于凹凸面法兰。

TS G13型外环型

在基本型基础上增加外环，使垫片能精确地位于法兰密封面中央，并提供额外的增强，以防止压溃垫片，也可成为压缩垫片的外止点。适用于平面和突面法兰。

TS G14型基本型

由金属带和填充材料交替缠绕而成，适用于凹凸法兰、榫槽法兰和平面

-凹槽法兰。

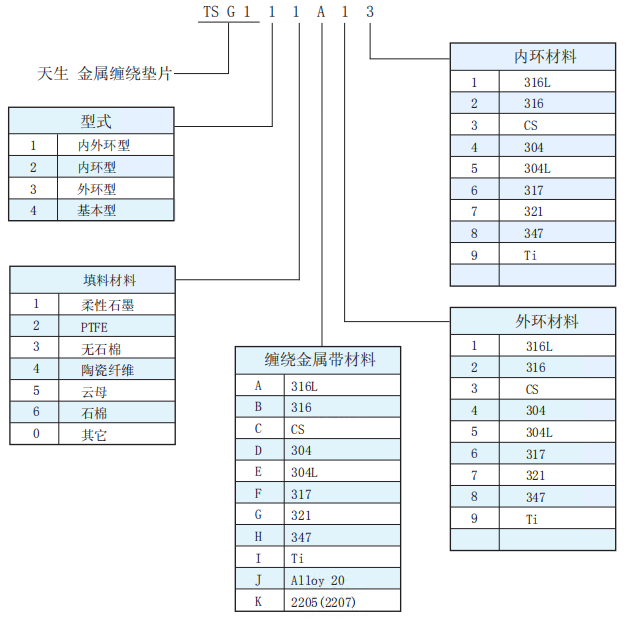

型号和应用：

TS G1金属缠绕垫片的主要型号如下表所示。

TS G1金属缠绕垫片主要型号

材料：

（1）内外环和缠绕带：

（2）填充带：

标识：
