TS G2 金属齿形垫片

特点：

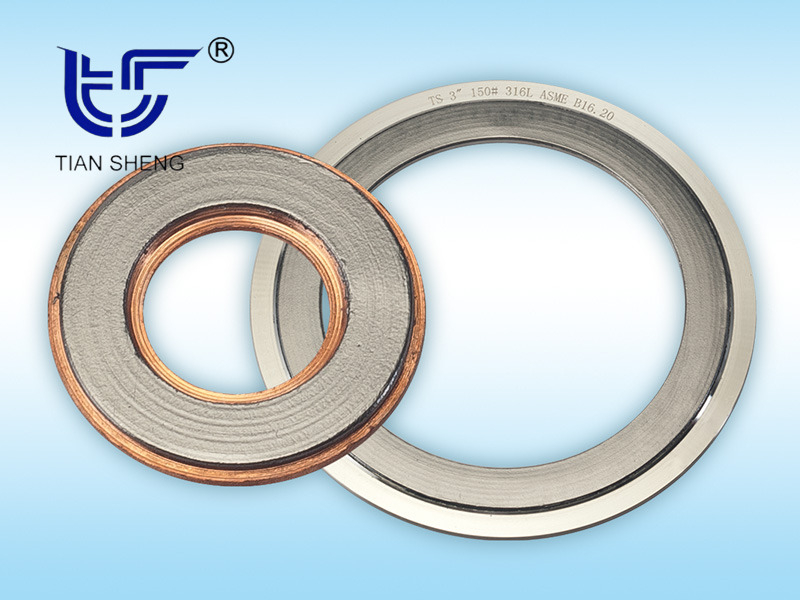

TS G2金属齿形垫片是由实心金属芯板 的上下两个表面加工有同心圆锯齿，并在 其分别覆盖一层软质密封垫片组合而成。 TS G2 整合了实心金属垫片和软质密封垫 片两者的优点，金属芯板上下表面的锯齿 在密封垫片上建立高表面压力，以保证操 作所要求的紧密性。因此，这种垫片可以 在较低预紧力下达到良好的密封性，且规 避单一软质密封垫片发生挤出的风险。

优点：

TS G2金属齿形垫片具有以下优点:

1.对法兰密封面无损害，且容易拆卸；

2.装配时，覆盖的密封垫片因压缩急剧减薄，减少了渗漏和对周围环境的污染；

3.良好的密封可靠性和稳定性，降低了设备维修成本；

4.对拆卸的金属芯板修复锯齿后，可以再生使用，对于用贵金属制造的垫片(如 Monel等)的热交换器尤为适用。

应用：

TS G2金属齿形垫片主要适用于高压、高温及存在波动的场合，如炼油厂的热油管道、 压力容器、仪器仪表，以及各种阀体的接合处。

型式：

TS G2金属齿形垫片除圆形外，还可以根据用户要求提供椭圆形、矩形、长圆形等其 它形状的垫片。金属齿形垫片分为基本型、带外环型(整体型和和活动型)，齿根分为平行 形和凸弧形，以适应不同的法兰密封面型式，如下表所示。

                                                 TS G2金属齿垫片型式

型 式	截面形状	齿根形式		外环		适用法兰型式
		平行	凸弧	整体型	活动型	凹凸面	榫槽面	突面	全平面
基本型 （TS G2 960）		•				•	•
带外环型 （TS G2 961）		•		•				•	•
带活动外环型 （TS G2 962）		•			•			•	•
基本型 （TS G2 963）			•			•	•
带外环型 （TS G2 964）			•	•				•	•
带活动外环型 （TS G2 965）			•		•			•	•

型号：

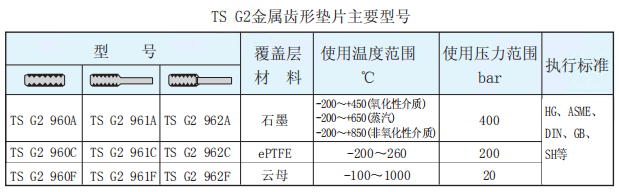

本公司TS G2金属齿形垫片的主要型号如下表所示。

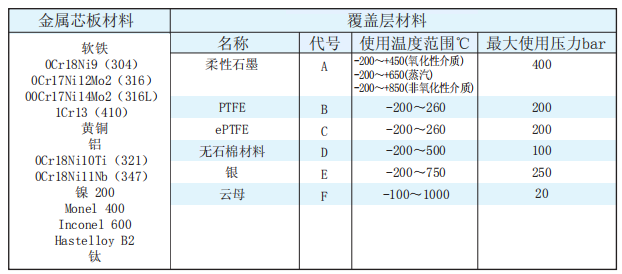

材料和使用范围：

注:金属芯板材料的使用温度范围参见金属缠绕垫片。
