特点：

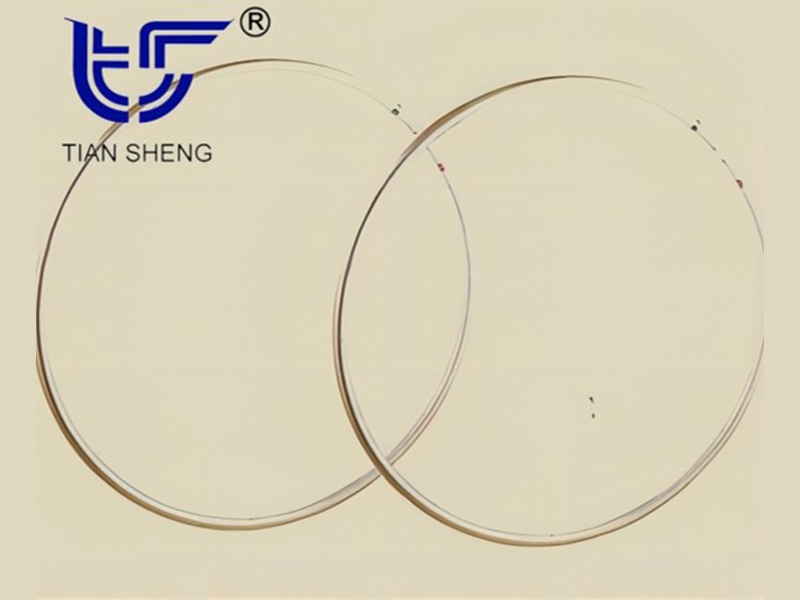

TS G91金属O形密封环由金属管子弯曲制成，表面电镀，如银、镍、镉、铟，或涂覆软质材料，如PTFE。根据使用压力、温度和密封介质的性质，
管子采用不同的金属材料，通常为铜、不锈钢、高温合金等。
优点：
◆ 良好的回弹性能；
◆ 优良的抗应力松弛性能；
◆ 耐化学腐蚀和抗核辐照性；
◆ 螺栓紧固载荷比金属垫片小；
◆ 可以达到很低的泄漏率水平：＜10-9Pa•m3/s(氦气，△P=1bar)。
应用：
TS G91金属O形密封环用于传统弹性体和其他非金属密封件不能达到的密封要求和高密封可靠性场合，如高真空、高温、高压、高速、振动或循环载荷工况，成为真空、超真空、深冷、汽车、宇航、核能、军工等工业领域的重要密封件。
主要型式和型号：
按照截面形状分，TS G91金属O形密封环有实心金属O形环和空心金属O型环。TS G91空心金属O型环由无缝钢管弯成环形，两端焊接而成，并可制成不同的形状，如矩形、椭圆形和其他形状，与其配合的法兰密封面可以是平面-环槽、带限位环的平面、三个平面接触等。TS G91金属O形密封环的主要型式和型号如下表所示。
TS G91金属O形密封环的型式和型号
型式 | 型号 | 特点 | ||
不充气型 |
|
TS |
G9101 |
空心金属O型环的环管不开孔，管内没有充气体。 |
充气型 |
|
TS |
G9100 |
空心金属O型环的环管内充惰性气体。 |
开孔通气型 |
|
TS |
G9100K | 在空心金属O型环的环管内侧表面开若干小圆孔或长圆槽，环管内部与密封系统压力空间相通。 |
材料和使用温度范围：
密封环材料 | 标准 | 使用温度，℃ | 镀／覆层材料 | 温度范围，℃ |
0Cr17Ni14MO2（316） | AMS5584 | ＜371 | 银 | ＜430 |
0Cr18Ni10Ti（321） | AMS5570 | ＜371 | 铜 | ＜930 |
因科镍合金600 | AMS5580 | ＜538 | 镍 | ＜1200 |
因科镍合金X750 | AMS5582 | ＜593 | 铅 | ＜200 |
因科镍合金718 | AMS5590 | ＜649 | PTFE | ＜230 |

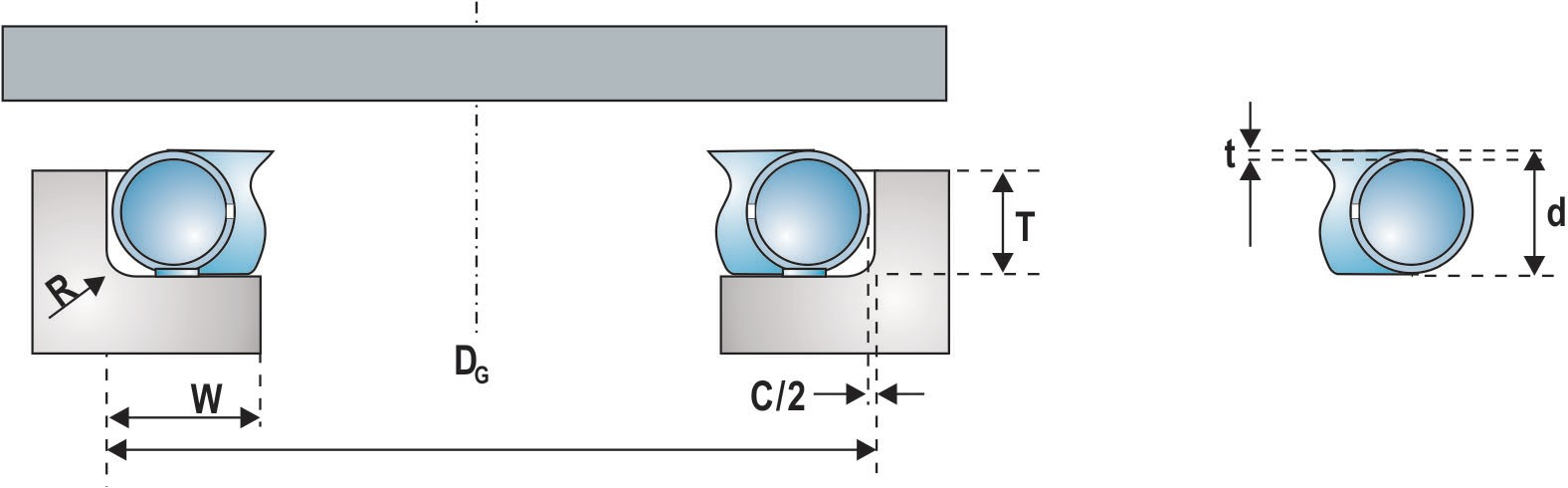

环槽尺寸和公差：
| |||||
管子横截面 | O形环槽直径 D (范围) G | O形环与槽间隙C | 推荐槽深 T | 最小槽宽 W | |
外径d | 偏差 | ||||
1.19 | +0.08/-0.03 | 10～50 | 0.25 | 0.94～1.02 | 1.78 |
1.57 | +0.08/-0.03 | 10～200 | 0.28 | 1.14～1.27 | 2.29 |
2.39 | +0.08/-0.03 | 25～200 | 0.33 | 1.88～2.01 | 3.18 |
3.18 | +0.08/-0.03 | 50～400 | 0.43 | 2.54～2.67 | 4.06 |
3.96 | +0.10 | 75～650 | 0.61 | 3.18～3.30 | 5.08 |
4.78 | +0.13 | 100～800 | 0.71 | 3.84～3.99 | 6.35 |
6.35 | +0.13 | 200～1200 | 0.76 | 5.05～5.28 | 8.89 |
9.53 | +0.13 | 300～2000 | 1.02 | 8.26～8.51 | 12.70 |
12.7 | +0.13 | 800～3000 | 1.27 | 11.05～11.43 | 16.51 |
特点：
TS G91金属O形密封环由金属管子弯曲制成，表面电镀，如银、镍、镉、铟，或涂覆软质材料，如PTFE。根据使用压力、温度和密封介质的性质，
管子采用不同的金属材料，通常为铜、不锈钢、高温合金等。
优点：
◆ 良好的回弹性能；
◆ 优良的抗应力松弛性能；
◆ 耐化学腐蚀和抗核辐照性；
◆ 螺栓紧固载荷比金属垫片小；
◆ 可以达到很低的泄漏率水平：＜10-9Pa•m3/s(氦气，△P=1bar)。
应用：
TS G91金属O形密封环用于传统弹性体和其他非金属密封件不能达到的密封要求和高密封可靠性场合，如高真空、高温、高压、高速、振动或循环载荷工况，成为真空、超真空、深冷、汽车、宇航、核能、军工等工业领域的重要密封件。
主要型式和型号：
按照截面形状分，TS G91金属O形密封环有实心金属O形环和空心金属O型环。TS G91空心金属O型环由无缝钢管弯成环形，两端焊接而成，并可制成不同的形状，如矩形、椭圆形和其他形状，与其配合的法兰密封面可以是平面-环槽、带限位环的平面、三个平面接触等。TS G91金属O形密封环的主要型式和型号如下表所示。
TS G91金属O形密封环的型式和型号
型式 | 型号 | 特点 | ||
不充气型 |
|
TS |
G9101 |
空心金属O型环的环管不开孔，管内没有充气体。 |
充气型 |
|
TS |
G9100 |
空心金属O型环的环管内充惰性气体。 |
开孔通气型 |
|
TS |
G9100K | 在空心金属O型环的环管内侧表面开若干小圆孔或长圆槽，环管内部与密封系统压力空间相通。 |
材料和使用温度范围：
密封环材料 | 标准 | 使用温度，℃ | 镀／覆层材料 | 温度范围，℃ |
0Cr17Ni14MO2（316） | AMS5584 | ＜371 | 银 | ＜430 |
0Cr18Ni10Ti（321） | AMS5570 | ＜371 | 铜 | ＜930 |
因科镍合金600 | AMS5580 | ＜538 | 镍 | ＜1200 |
因科镍合金X750 | AMS5582 | ＜593 | 铅 | ＜200 |
因科镍合金718 | AMS5590 | ＜649 | PTFE | ＜230 |
环槽尺寸和公差：
| |||||
管子横截面 | O形环槽直径 D (范围) G | O形环与槽间隙C | 推荐槽深 T | 最小槽宽 W | |
外径d | 偏差 | ||||
1.19 | +0.08/-0.03 | 10～50 | 0.25 | 0.94～1.02 | 1.78 |
1.57 | +0.08/-0.03 | 10～200 | 0.28 | 1.14～1.27 | 2.29 |
2.39 | +0.08/-0.03 | 25～200 | 0.33 | 1.88～2.01 | 3.18 |
3.18 | +0.08/-0.03 | 50～400 | 0.43 | 2.54～2.67 | 4.06 |
3.96 | +0.10 | 75～650 | 0.61 | 3.18～3.30 | 5.08 |
4.78 | +0.13 | 100～800 | 0.71 | 3.84～3.99 | 6.35 |
6.35 | +0.13 | 200～1200 | 0.76 | 5.05～5.28 | 8.89 |
9.53 | +0.13 | 300～2000 | 1.02 | 8.26～8.51 | 12.70 |
12.7 | +0.13 | 800～3000 | 1.27 | 11.05～11.43 | 16.51 |
