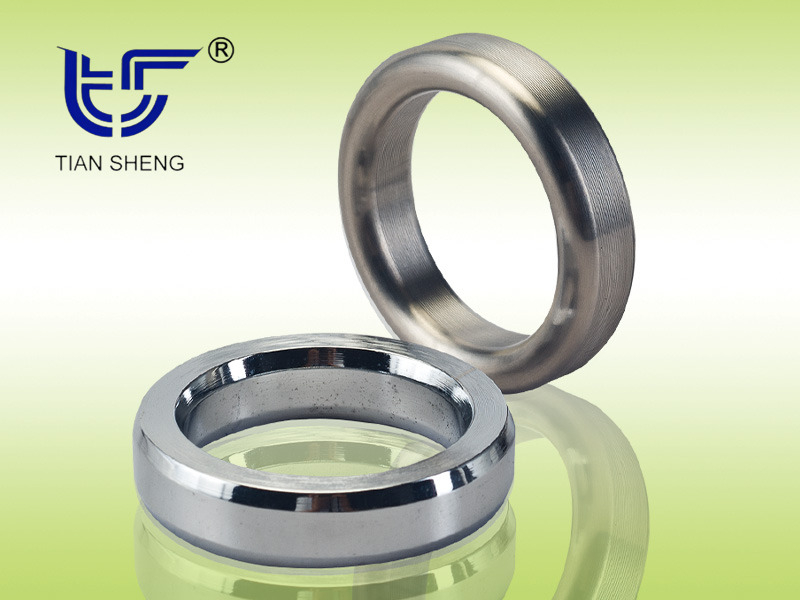

TS G8金属环形垫

特点：

TS G8 金属环形垫为厚截面金属圆环，其与法兰环形槽的密封面接触，形成很高的接触压力，保证紧密可靠的密封，适用于高压、高温和交变工况。如果选材适当，则可以在高温(1000℃) 和有腐蚀性的工况中使用。控制金属环形垫的硬度可保证良好密封性而不损伤法兰环形槽的密封面。

型式、型号和应用：

TS G8金属环形垫被广泛应用于采油、炼油、石化、海洋平台等工业部门。根据其横截面形状，TS G8金属环形垫有多种结构型式，如下表所示，并可以根据用户要求提供异形金属环形垫。 TS G8金属环形垫型式、型号和应用

型式	截面形状	型号		应用
R型（八角形）		TS	G81	标准八角型金属环形垫，应用于标准环形槽的密封面法兰。
R型（椭圆形）		TS	G82	标准椭圆形金属环形垫，应用于标准环形槽的密封面法兰。
RX型		TS	G83	预紧时RX环形垫外侧与法兰环形槽接触，升压后环形垫与法兰环形槽接触压力增加，更具有耐振动、压力波动和冲击的能力。此环形垫配用ASME B16.5、ASME B16.47和 API 6A的6B环形槽的密封面法兰。使用压力上限可达350 bar。
BX型		TS	G84	预紧时BX环形垫外侧和法兰环形槽接触，产生高接触压力，升压后环形垫起自紧密封作用。此环形垫配用API 6A的6BX环槽密封面法兰。使用压力上限可达1500bar。
三角形		TS	G85	适用于管道、阀门和压力容器等高温、高压密封，配用锥形密封面法兰。
透镜形		TS	G86	适用于管道、阀门和压力容器等高温、高压密封，配用锥形密封面法兰。

材料：
